 特徴



■高電圧出力、高出力インピーダンス、超微少電流出力の環境発電素子に対応

 ・入力電圧10V~50Vまで5Vステップでラインナップ

 ・入力電圧100Vも新たにラインナップ

 ・平均入力電流0.5μAから降圧動作可能

■超低消費電力(待機電力2μW以下)

■平均入力電流1μAで60%以上の高効率

■出力電圧3.3V、5Vの選択が可能

■入力は、直流、交流の両方に対応



 用途



■圧電素子型発電素子

■エレクトレット型発電素子

■太陽光発電素子(太陽電池)

■その他 高電圧出力、高出力インピーダンス、超微少電流出力の環境発電素子

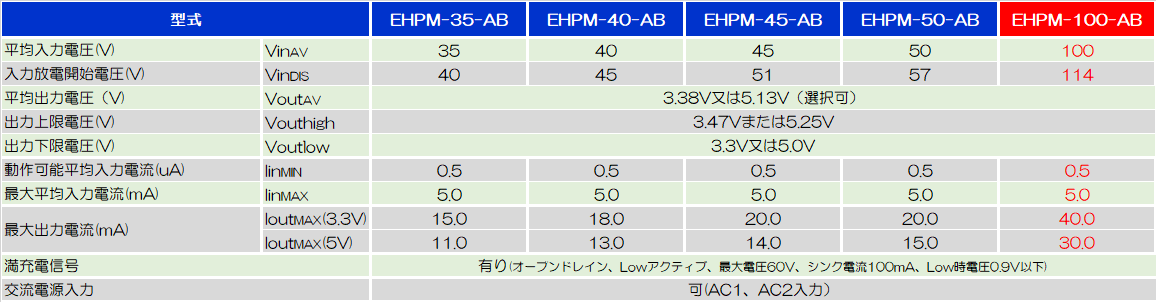

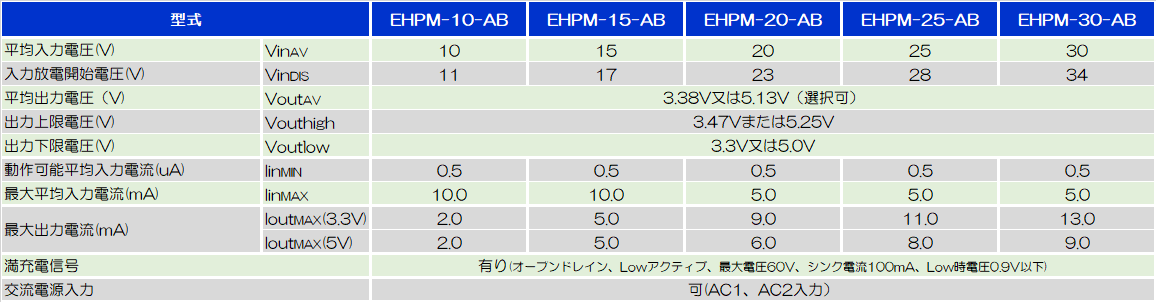

 仕様

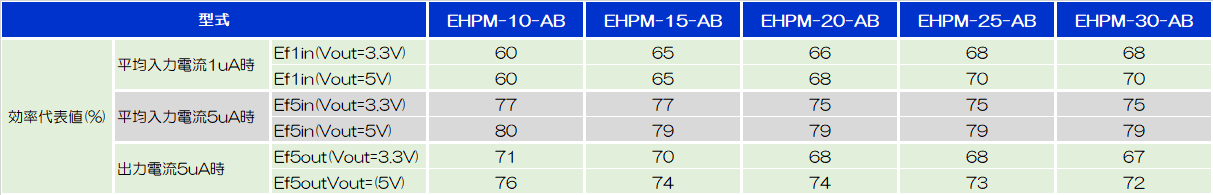

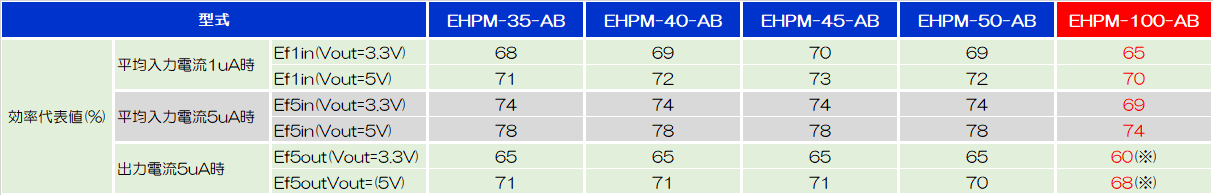

 効率





                                            (※)出力電流10μAにて測定

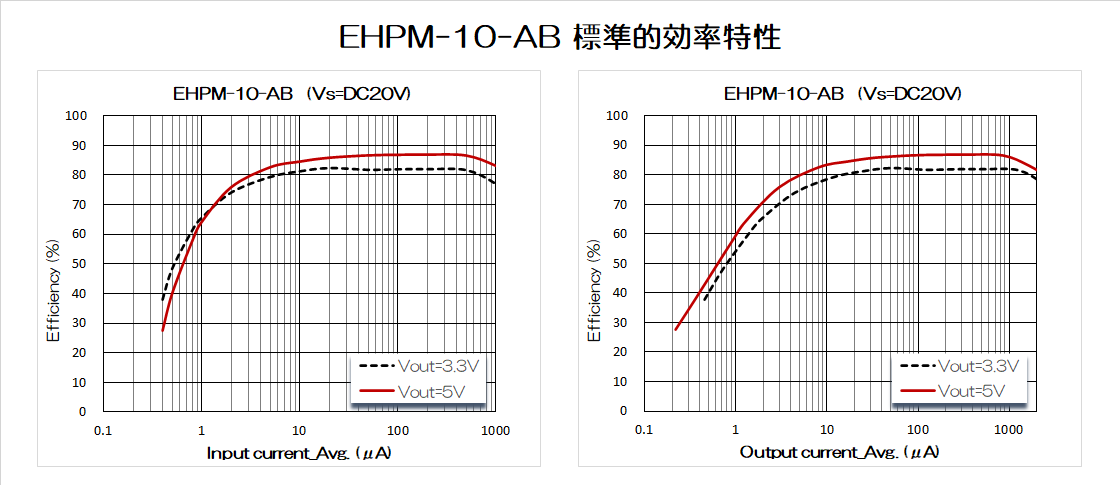

・EHPM-10-AB 効率特性グラフ

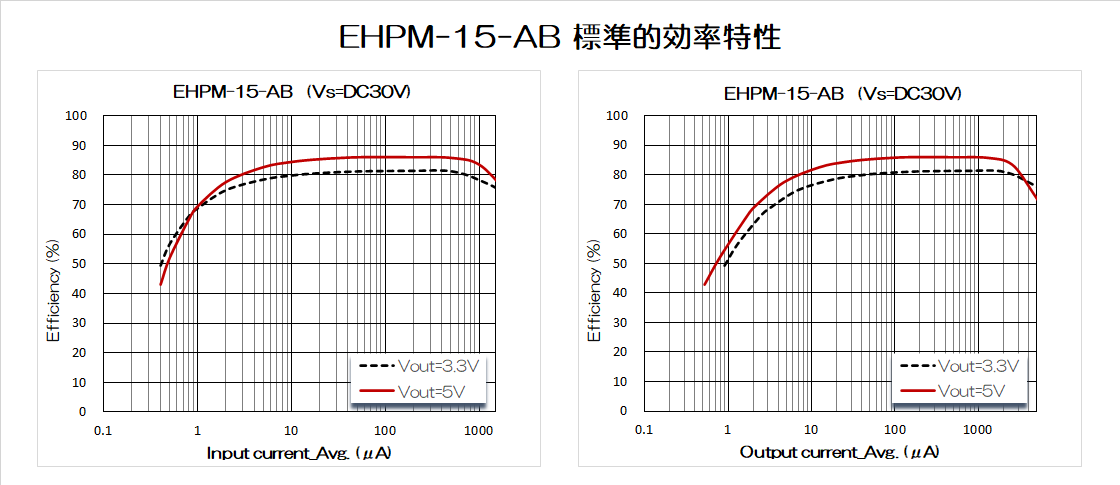

・EHPM-15-AB 効率特性グラフ

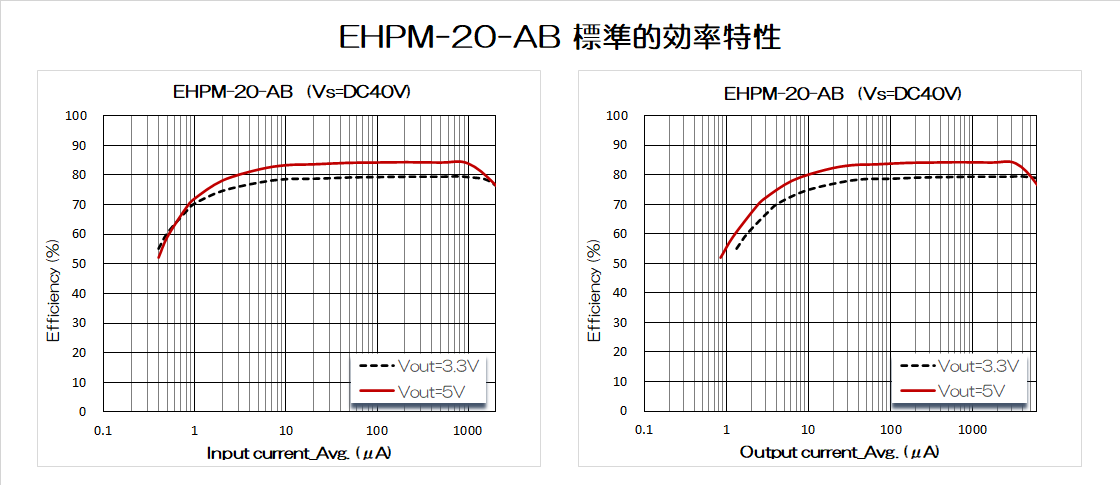

・EHPM-20-AB 効率特性グラフ

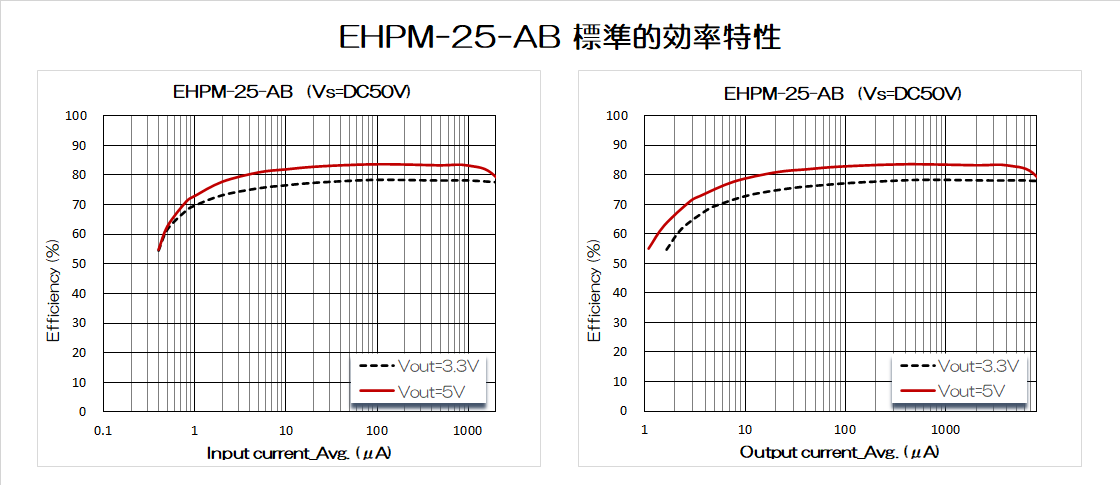

・EHPM-25-AB 効率特性グラフ

・EHPM-30-AB 効率特性グラフ

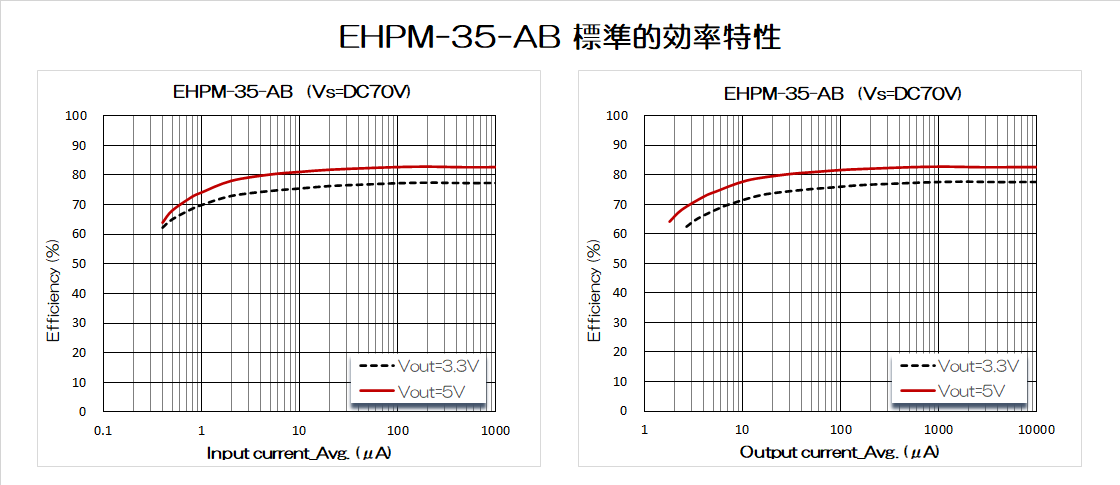

・EHPM-35-AB 効率特性グラフ

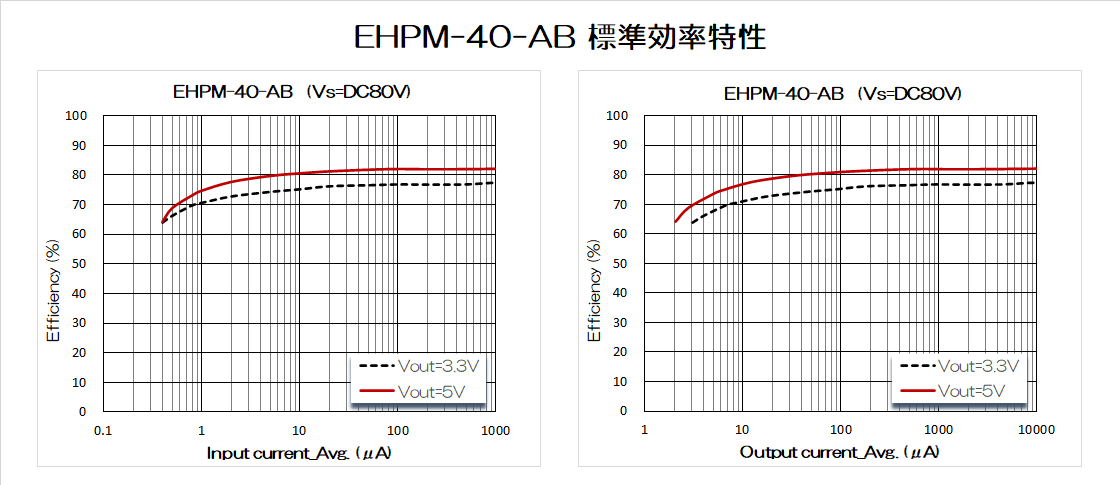

・EHPM-40-AB 効率特性グラフ

・EHPM-45-AB 効率特性グラフ

・EHPM-50-AB 効率特性グラフ

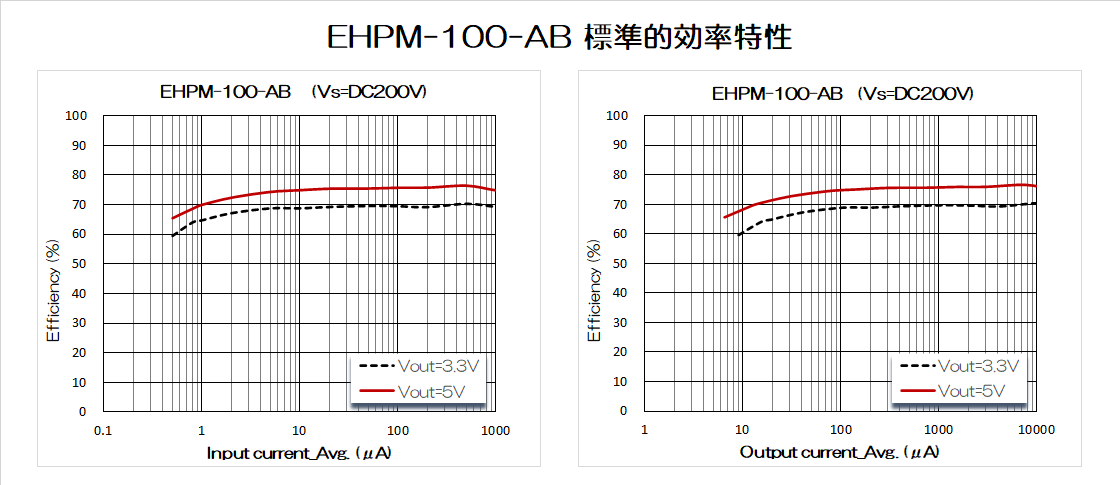

・EHPM-100-AB 効率特性グラフ

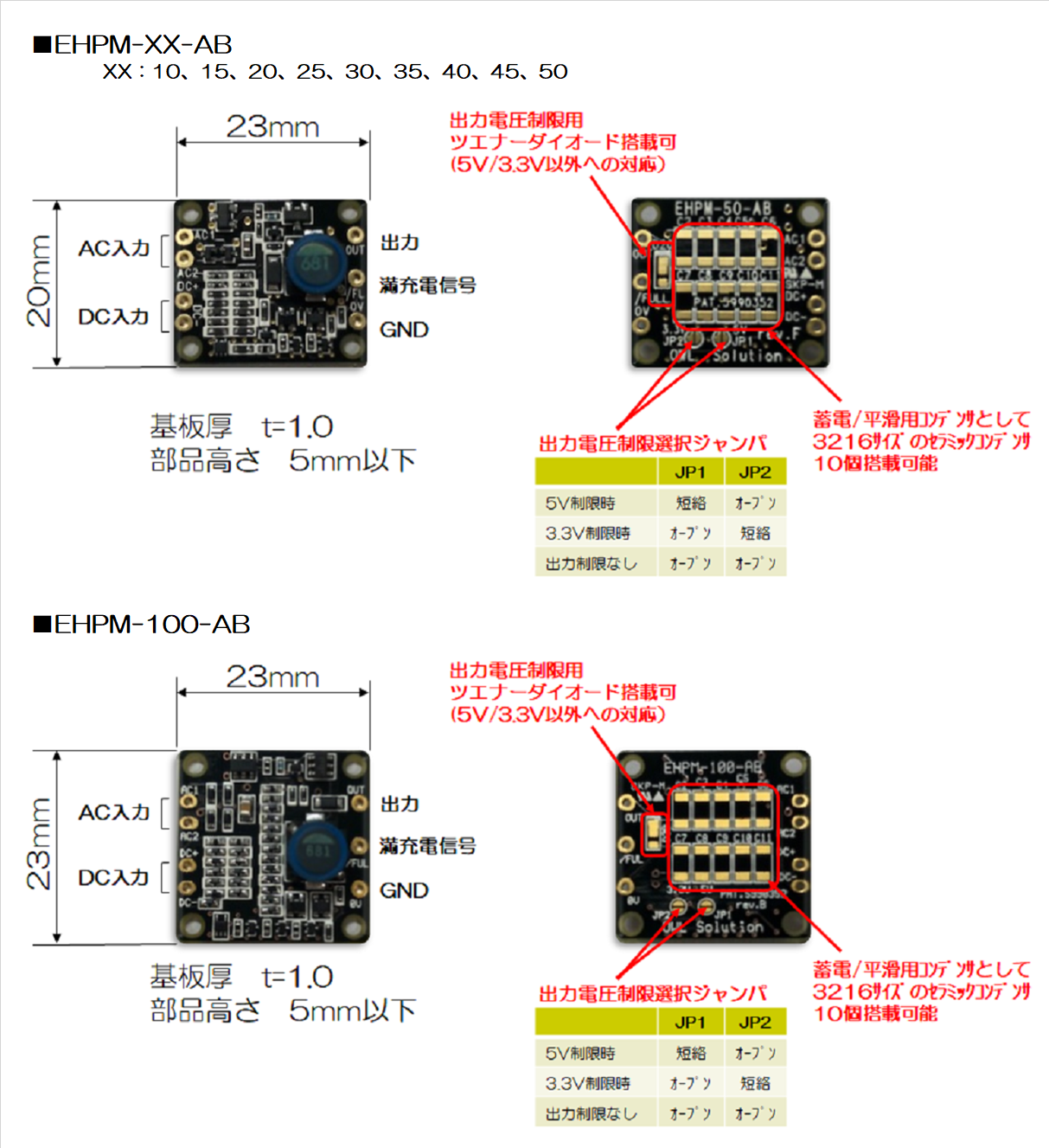

 外観

 ご使用上の注意事項



本モジュールには、蓄電用/平滑用コンデンサは標準では搭載しておりません。

本モジュールをご使用される場合は、出力端子と0V端子間に蓄電/平滑用に100μF以上のコンデンサを

接続してご使用ください。



ドキュメント



・EHPMシリーズ製品概要

・EHPMシリーズデータシート



 お問い合わせ



エナジーハーベスティングパワーモジュール「EHPMシリーズ」の技術的なお問い合わせ、資料請求、

サンプル購入に関するお問い合わせは下記へお願いいたします。

EHPMシリーズの標準入力電圧以外のご要望に関してもご相談ください。



株式会社アウルソリューション

〒525-0032 滋賀県草津市大路1-1-1 エルティ932 3階

E-mail:info@owl-sol.com
